Merge pull request #31 from devsapp/add-panoramic-page-recorder

add panoramic-page-recorder template

Author: rsonghuster

panoramic-page-recorder/.gitignore

@@ -0,0 +1,2 @@
+tmp
+.s

panoramic-page-recorder/hook/index.js

@@ -0,0 +1,19 @@
+async function preInit(inputObj) {
+    console.log(`\n     _______  _______  __   __  _______  _______  _______
+    |       ||       ||  |_|  ||       ||       ||       |
+    |    ___||    ___||       ||    _  ||    ___||    ___|
+    |   |___ |   |___ |       ||   |_| ||   |___ |   | __
+    |    ___||    ___||       ||    ___||    ___||   ||  |
+    |   |    |   |    | ||_|| ||   |    |   |___ |   |_| |
+    |___|    |___|    |_|   |_||___|    |_______||_______|
+                                        `)
+}
+
+async function postInit(inputObj) {
+    console.log(`\n    Welcome to the HttpPanoramicPageRecording ...`)
+}
+
+module.exports = {
+    postInit,
+    preInit
+}

panoramic-page-recorder/publish.yaml

@@ -0,0 +1,71 @@
+Edition: 3.0.0
+Type: Project
+Name: HttpPanoramicPageRecording-v3
+Version: 0.0.1
+Provider:
+  - 阿里云
+Description: 快速部署一个Http触发的全景web页面录制-高级版应用到阿里云函数计算
+HomePage: https://github.com/devsapp/start-ffmpeg/tree/dipper/panoramic-page-recorder
+Organization: 阿里云函数计算（FC）
+Effective: Public
+Tags:
+  - 全景录制
+Category: 音视频处理
+Service:
+  函数计算:
+    Authorities:
+      - AliyunFCFullAccess
+  日志服务:
+    Authorities:
+      - AliyunFCServerlessDevsRolePolicy
+Parameters:
+  type: object
+  additionalProperties: false # 不允许增加其他属性
+  required: # 必填项
+    - region
+    - functionNamePrefix
+    - roleArn
+    - ossBucket
+    - timeZone
+  properties:
+    region:
+      title: 部署地域
+      type: string
+      default: cn-hangzhou
+      description: 创建应用所在的地区
+      enum:
+        - cn-beijing
+        - cn-hangzhou
+        - cn-shanghai
+        - cn-shenzhen
+    functionNamePrefix:
+      title: 函数名称前缀
+      type: string
+      default: panoramic-page-${default-suffix}
+      pattern: '^[a-zA-Z_][a-zA-Z0-9-_]{0,31}$'
+      description: 函数名称前缀，只能包含字母、数字、下划线和中划线。不能以数字、中划线开头。长度在 1-32 之间
+    roleArn:
+      title: 函数服务角色
+      type: string
+      default: ''
+      pattern: '^acs:ram::[0-9]*:role/.*$'
+      description: 函数计算服务配置依赖的角色
+      required: true
+      x-role:
+        name: aliyunfcdefaultrole
+        service: fc
+        authorities:
+          - AliyunFCDefaultRolePolicy
+    ossBucket:
+      title: OSS 存储桶名
+      type: string
+      default: ''
+      description: OSS 存储桶名
+      x-bucket:
+        dependency:
+          - region
+    timeZone:
+      title: 时区
+      type: string
+      default: Asia/Shanghai
+      description: 创建的应用函数执行时候所在实例的时区, 详情参考 https://docs.oracle.com/middleware/12211/wcs/tag-ref/MISC/TimeZones.html

panoramic-page-recorder/readme.md

@@ -0,0 +1,198 @@
+
+> 注：当前项目为 Serverless Devs 应用，由于应用中会存在需要初始化才可运行的变量（例如应用部署地区、函数名等等），所以**不推荐**直接 Clone 本仓库到本地进行部署或直接复制 s.yaml 使用，**强烈推荐**通过 `s init ${模版名称}` 的方法或应用中心进行初始化，详情可参考[部署 & 体验](#部署--体验) 。
+
+# HttpPanoramicPageRecording-v3 帮助文档
+
+<description>
+
+快速部署一个Http触发的全景web页面录制-高级版应用到阿里云函数计算
+
+</description>
+
+
+## 资源准备
+
+使用该项目，您需要有开通以下服务并拥有对应权限：
+
+<service>
+
+
+
+| 服务/业务 |  权限  | 相关文档 |
+| --- |  --- | --- |
+| 函数计算 |  AliyunFCFullAccess,AliyunContainerRegistryFullAccess | [帮助文档](https://help.aliyun.com/product/2508973.html) [计费文档](https://help.aliyun.com/document_detail/2512928.html) |
+
+</service>
+
+<remark>
+
+
+
+</remark>
+
+<disclaimers>
+
+
+
+</disclaimers>
+
+## 部署 & 体验
+
+<appcenter>
+
+- :fire: 通过 [云原生应用开发平台 CAP](https://cap.console.aliyun.com/template-detail?template=HttpPanoramicPageRecording-v3) ，[![Deploy with Severless Devs](https://img.alicdn.com/imgextra/i1/O1CN01w5RFbX1v45s8TIXPz_!!6000000006118-55-tps-95-28.svg)](https://cap.console.aliyun.com/template-detail?template=HttpPanoramicPageRecording-v3) 该应用。
+
+</appcenter>
+<deploy>
+
+
+</deploy>
+
+## 案例介绍
+
+<appdetail id="flushContent">
+
+当前市场上复杂的录制需求，如多人参与、界面动态调整、实时音视频捕获、直播编码及流媒体播放，连同辅助功能如电子白板、消息弹幕和视频展示等内容的同步录制，都对传统的录制解决方案构成了挑战。传统方法通过增加额外的录制流并利用信号同步来重现场景，并常伴随着插入SEI时间戳等技术手段来同步各类媒体元素。这不仅对设备的硬件和网络连接提出了更高要求，而且增加了开发难度和成本，由于涉及到后期复杂的内容合成，也不能即时产出录制文件，从而影响业务的快速迭代和发展。
+
+本方案采取 Chrome 进行页面渲染录制+ffmepg 转码实现全景录制：
+
+Chrome 渲染到虚拟 X-server，并通过 FFmpeg 抓取系统桌⾯，通过启动 xvfb 启动虚拟 X-server，Chrome 进⾏全屏显示渲染到到虚拟 X-server 上，并通过 FFmpeg 抓取系统屏幕以及采集系统声⾳并进⾏编码写⽂件。这种⽅式的适配性⾮常好， 不仅可以录制 Chrome，理论上也可以录制其他的应⽤。缺点是占⽤的内存和 CPU 较多。
+
+
+</appdetail>
+

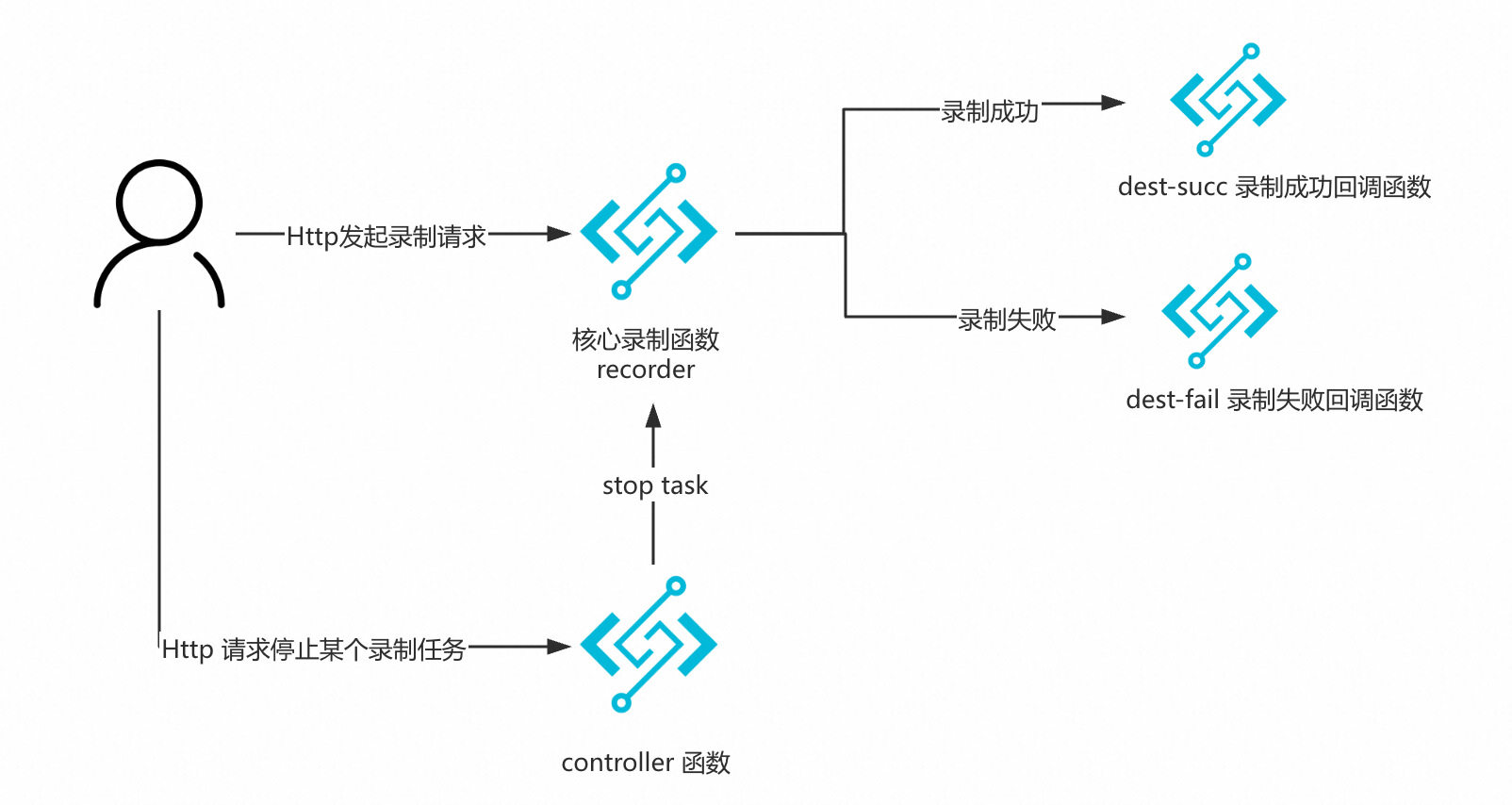

+## 架构图
+
+<framework id="flushContent">
+
+ ![](https://img.alicdn.com/imgextra/i2/O1CN01v6nXa41JYMw8pHIqe_!!6000000001040-0-tps-1604-854.jpg)
+
+</framework>
+
+## 部署流程
+
+<usedetail id="flushContent">
+
+部署完毕以后，  您可以获取recorder 函数的 http url， 比如为  `https://xxx.cn-hangzhou.fcapp.run`
+
+### 同步调用
+
+调用直到录制完成，返回调用结果
+
+``` bash
+$ curl -H "Content-Type: application/json" -X POST -d '{"record_time":"60","video_url":"https://tv.cctv.com/live/cctv1/","output_file":"record/test.mp4", "width":"1280", "height":"720", "scale": 0.75, "frame_rate":25,"bit_rate":"2000k"}'  https://xxx.cn-hangzhou.fcapp.run
+```
+
+### 异步调用
+
+发送录制请求，理解返回，录制任务完成函数自动退出，中间过程可以查询函数运行状态
+
+``` bash
+$ curl -v -H "Content-Type: application/json" -H "X-Fc-Invocation-Type: Async"  -X POST -d '{"record_time":"60","video_url":"https://tv.cctv.com/live/cctv1/","output_file":"record/test.mp4", "width":"1280", "height":"720", "scale": 0.75, "frame_rate":25,"bit_rate":"2000k"}'  https://xxx.cn-hangzhou.fcapp.run
+```
+
+调用成功后， 会在对应的 bucket 下， 产生 record/test.mp4 大约 60 秒 1280x720 的全景录制视频。
+
+### 调用参数说明
+
+**1.record_time:** 录制时长
+
+**2.video_url:** 录制视频的 url
+
+**3.width:** 录制视频的宽度
+
+**4.height:** 录制视频的高度
+
+**5.scale:** 浏览器缩放比例
+
+**6.output_file:** 最后录制视频保存的 OSS 目录
+
+**7.frame_rate:** 录制视频的帧率(可不传递，默认帧率为30fps)
+
+**8.bit_rate:** 录制视频的码率(可不传递，默认码率为1500k)
+
+**9.output_stream:** 推流地址(可选参数,eg: rtmp://demo.aliyundoc.com/app/stream?xxxx)
+
+其中 scale 是对浏览器进行 75% 的缩放，使视频能录制更多的网页内容
+
+**注意:** 如果您录制的视频存在一些卡顿或者快进， 可能是因为您录制的视频分辨率大并且复杂， 消耗的 CPU 很大， 您可以通过调大函数的规格， 提高 CPU 的能力。
+
+比如上面的示例参数得到下图:
+
+![](https://img.alicdn.com/imgextra/i3/O1CN01fbUSSP1umgrF0cfFr_!!6000000006080-2-tps-3048-1706.png)
+
+
+###  停止录制任务
+
+您可以获取controller 函数的 http 触发器的 url， 比如为  `https://yyy.cn-hangzhou.fcapp.run`
+
+
+``` bash
+# 其中 xxxx 表示发起异步调用  recorder 任务时候的 task id
+$ curl -H "Content-Type: application/json" -X POST -d '{"invocationId":"xxxx"}'  https://yyy.cn-hangzhou.fcapp.run
+```
+
+
+</usedetail>
+
+## 二次开发指南
+
+<development id="flushContent">
+
+### 如何本地调试
+
+直接本地运行， 命令执行完毕后， 会在当前目录生成一个 test.mp4 的视频
+
+```bash
+# 直接本地执行docker命令， 会在当前目录生成一个 test.mp4 的视频
+$ docker run --rm --entrypoint="" -v $(pwd):/var/output my-panoramic-page-recording   /recorder/record.sh 60 https://tv.cctv.com/live/cctv1 1280x720x24 1280,720 1280x720 1 25 2000k
+```
+
+调试
+
+```bash
+# 如果有镜像有代码更新, 重新build 镜像
+$ docker build -t my-panoramic-page-recording -f ./recorder/Dockerfile ./recorder
+# 测试全屏录制核心脚本 record.sh, 执行完毕后， 会在当前目录有一个 test.mp4 的视频
+$ docker run --rm --entrypoint="" -v $(pwd):/var/output my-panoramic-page-recording  /recorder/record.sh 60 https://tv.cctv.com/live/cctv1 1280x720x24 1280,720 1280x720 1 25 2000k
+```
+
+> 其中 record.sh 的参数意义:
+>
+> 1. 录制时长
+> 2. 视频 url
+> 3. $widthx$heightx24
+> 4. $width,$height
+> 5. $widthx$height
+> 6. chrome 浏览器缩放比例
+> 7. 帧率
+> 8. 码率
+> 9. 推流地址
+
+
+**`server.js`**
+
+custom container http server 逻辑
+
+**`record.sh`**
+
+核心录屏逻辑， 启动 xvfb， 在虚拟 X-server 中使用 `record.js` 中的 puppeteer 启动浏览器， 最后 FFmpeg 完成 X-server 屏幕的视频和音频抓取工作， 生成全屏录制后的视频
+
+
+调试完毕， 您可以将镜像 tag 成您的 ACR 镜像， docker push 上去， 然后使用这个新的镜像更新您的 recorder 函数中 customContainerConfig 中的 image 即可。
+
+
+### 更多
+如果您想将生成的视频直接预热的 CDN， 以阿里云 CDN 为例， 只需要在 server.js 上传完 OSS bucket 后的逻辑中增加如下代码：
+
+[PushObjectCache](https://next.api.aliyun.com/api/Cdn/2018-05-10/PushObjectCache?lang=NODEJS&sdkStyle=old&params={})
+
+> Tips 前提需要配置好 CDN
+
+</development>
+
+
+
+
+
+

panoramic-page-recorder/src/.gitignore

@@ -0,0 +1 @@
+/headless-ffmpeg

panoramic-page-recorder/src/controller/index.js

@@ -0,0 +1,47 @@
+'use strict';
+
+const apiClient = require('@alicloud/openapi-client');
+const FC20230330 = require('@alicloud/fc20230330');
+
+exports.handler = (event, context, callback) => {
+  const eventObj = JSON.parse(event);
+  console.log(`receive event: ${JSON.stringify(eventObj)}`);
+
+  let body = '';
+  // get http request body
+  if ("body" in eventObj) {
+    body = eventObj.body;
+    if (eventObj.isBase64Encoded) {
+      body = Buffer.from(body, 'base64').toString('utf-8');
+    }
+  }
+  console.log(`receive http body: ${body}`);
+  const bodyObj = JSON.parse(body);
+  console.log(`receive http bodyObj: ${JSON.stringify(bodyObj)}`);
+  const invocationId = bodyObj['invocationId'];
+  console.log(`receive invocationId: ${invocationId}`);
+
+  const config = new apiClient.Config({
+    accessKeyId: context.credentials.accessKeyId,
+    accessKeySecret: context.credentials.accessKeySecret,
+    securityToken: context.credentials.securityToken,
+    endpoint: `${context.accountId}.${context.region }.fc.aliyuncs.com`
+  });
+
+  let client = new FC20230330.default(config);
+  let stopAsyncTaskRequest = new FC20230330.StopAsyncTaskRequest({});
+  const recorder = process.env.RECORDER_FUNCTION_NAME
+  client.stopAsyncTask(recorder,invocationId, stopAsyncTaskRequest).then(function (res) {
+    console.log(res);
+    callback(null, {
+      'statusCode': 200,
+      'body': res
+    });
+  }).catch(function (err) {
+    console.error(err);
+    callback(null, {
+      'statusCode': 500,
+      'body': err.message
+    });
+  });
+}
