MySQL

Page—页

  • InnoDB 为了减少与磁盘之间的交互次数，采用 Page 的数据结构作为磁盘和内存之间交互的基本单位

  • 一般情况下，一个 Page 的大小为 16 KB

  • InnoDB 为不同的目的设计了不同的页，比如：存放表空间头部信息的页；存放 undo 日志的页等。

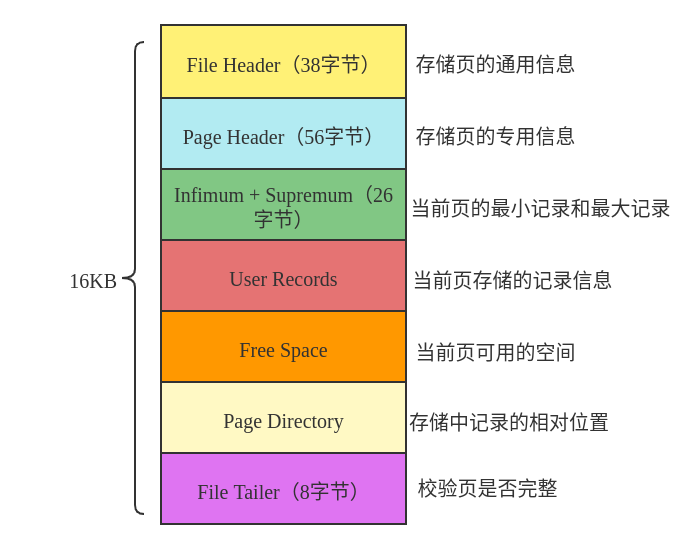

  • 页的数据结构如下图所示：

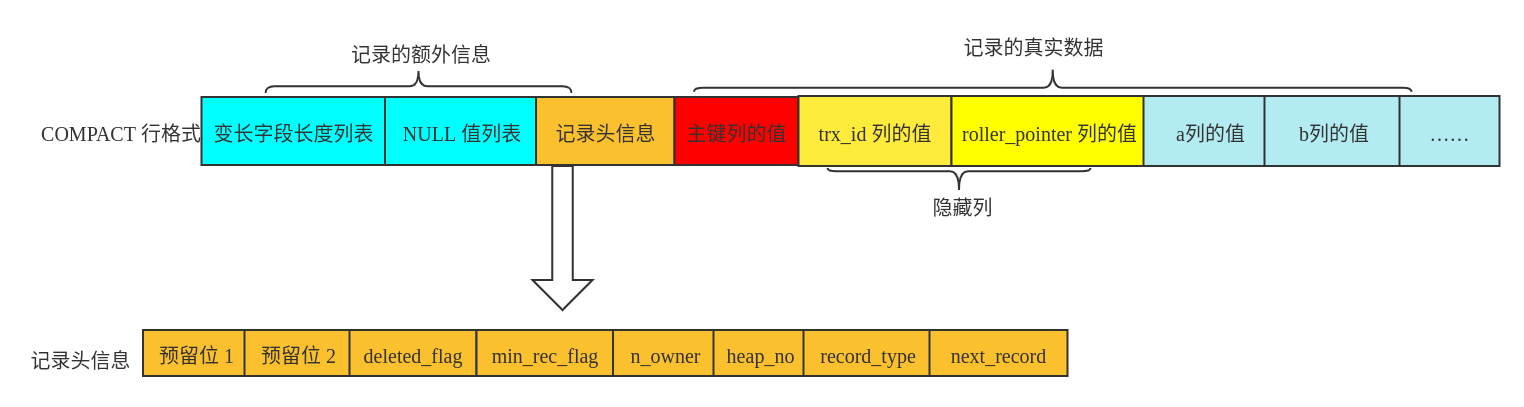

  • 记录（Row）头信息

    • 一条记录的格式


    • row_id 在未指定主键和唯一约束的列的情况下，row_id 将作为该记录的主键来保证数据的唯一性（对应主键列 6 字节）。

    • trx_id事务 ID（6字节）、roller_pointer （7字节）

    • deleted_flag

      • 物理删除：delete 语句删除
      • 逻辑删除：0 ：未删除，1：已删除
      • 对于删除操作：
        1. 将 delete_flag 置为 1
        2. 把删除掉的记录，组成一个垃圾链表，提高空间的可重用

    • min_rec_flag

      • B+ 树每层非叶子节点中标识最小的目录项记录

    • n_owner

      • 把一个页划分为若干个组，组内主键值最大的记录会保存该值，表示改组中存在的记录数

    • heap_no

      • 堆号：每条插入进来的记录都会分配一个堆号，从 heap_no = 2开始
      • InnoDB 默认Infimum 的 heap_no = 0，Supermum 的 heap_no = 1

    • record_type

      • 记录的类型：
        • 0：普通记录
        • 1：B+ 树非叶子节点目录项记录
        • 2：Infimum 记录
        • 3：Supremum 记录

    • next_record

      • 下一条记录
      • 从当前记录真实数据到下一条 记录的真实数据 的开始位置地址

  • Page Directory

    • 特点

      1. 按照主键从小到大依次排序
      2. 单向链表

    • 分组规则

      1. 对于 Infimum 记录，组里只能有一条记录，就是它自己
      2. 对于 Supremum 记录，组里只能有 1～8条记录
      3. 对于一般的其它记录，组里只能有 4～8 条数据

    • 分组步骤

      1. 首先，初始状态下，没有记录，因此一个新的数据页只有两个组，一个是 Infimum组，一条记录；另一个是 Supremum ，一条记录
      2. 插入数据时，首先向 Supremum 组插入数据，更新 n_owner
      3. 当 Supremum 组满后，进行拆分，一个组拆分成 (4 + 5) 条数据，申请新的槽位

  • 删除记录的执行流程

    1. 首先，将 deleted_flag 置为 1，表示该记录在逻辑上已经被删除了
    2. 更新该记录的上一条记录的 next_record 指向下一条记录
    3. 更新该记录所在组内的 n_owner

  • 插入记录的执行流程

    1. 如果当前组内存在之前逻辑删除的记录，即deleted_flag 置为 1，且此时在垃圾链表中没有被占用。
      1. 那么就会将当前的记录的 deleted_flag 置为 0, 同时将数据更新
      2. 将本身这条记录的 next_record 指向上一条记录的 next_record，再修改上一条记录的 next_record 指向当前记录；
      3. 更新当前组内的 n_owner
    2. 页满之后的插入操作
      1. 申请一个新的空白页
      2. 为了保证主键有序，InnoDB 会将记录进行排序，将相关的数据进行迁移
      3. 因此一般建议主键是自增的，可以有效避免数据在页之间的迁移

  • 单页数据查询过程

    1. 通过二分查找到对应的槽位
    2. 遍历槽位内的单链表，找到相对应的数据

索引

  • B 树与 B+ 树

    • 相同点

      1. 一个叶子节点可以存储多个元素
      2. 两者的叶子节点都是有序的
      3. 每个叶子节点到根节点的长度都相同

    • 不同点

      1. B+ 树的叶子节点带有指针，在 MySQL 的实现中则是双向指针，这样可以有效提高查找速度，比如说，对于

        SELECT * FROM student WHERE id BETWEEN 5 AND 10

        可以极大地提高查找速度

      2. B+ 树的叶子节点带有非叶子节点的冗余节点

  • 聚簇索引（主键）

    • record_type 为 1,表示该记录是一个目录项。记录通过 “主键 + 页号” 的方式存储对应的信息

  • 二级索引（非主键）

    • 非叶子节点也是通过 “主键 + 页号” 的方式组成的
    • 叶子节点由 “索引列 + 主键” 组成
    • 查找数据时，通过主键再 “回表” 进行查询

  • 联合索引（多列）

    • 最左原则，多列同时创建索引时，会优先按照左边的列建立索引
    • 因此只有最左边的列在查询时才能享受到索引带来的性能的提升
    • 对于非最左列的查询不会建立索引（因为首先按照最左列已经创建了索引），因此使用非最左列进行查询时将会带来巨大的性能损失

  • 目录项记录的唯一性

    • 每个目录项对于二级索引，按照 “索引列的值 + 主键值 + 页号” 来作为目录项记录的唯一标识

Buffer Pool（缓冲池）

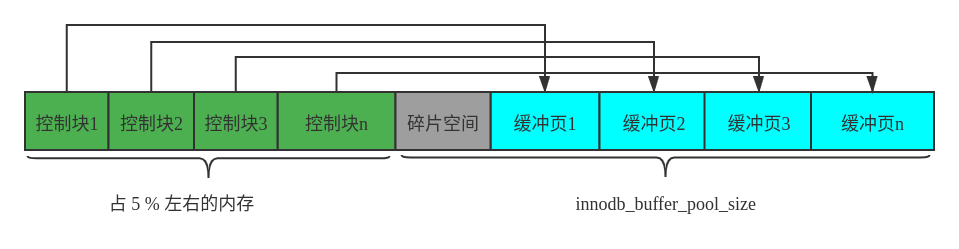

  • 概述


    • 每个控制块一一对应这缓冲页
    • 整个区间的内存是连续的
    • innodb_buffer_pool_size 不包含控制块区域的大小，因此一般情况下申请的空间会大于 innodb_buffer_pool_size 指定的大小
    • innodb_buffer_poll_size 默认大小为 128 MB
    • 通过 Hash 表来判断数据库中的页是否加载到缓冲区，其中，Hash 表的 key 为 “表空间 + 页号”，value 为缓冲区中的控制块

  • free 链表（空闲链表）


    • 遍历 free 链表，填充对应的缓冲页，移除该元素

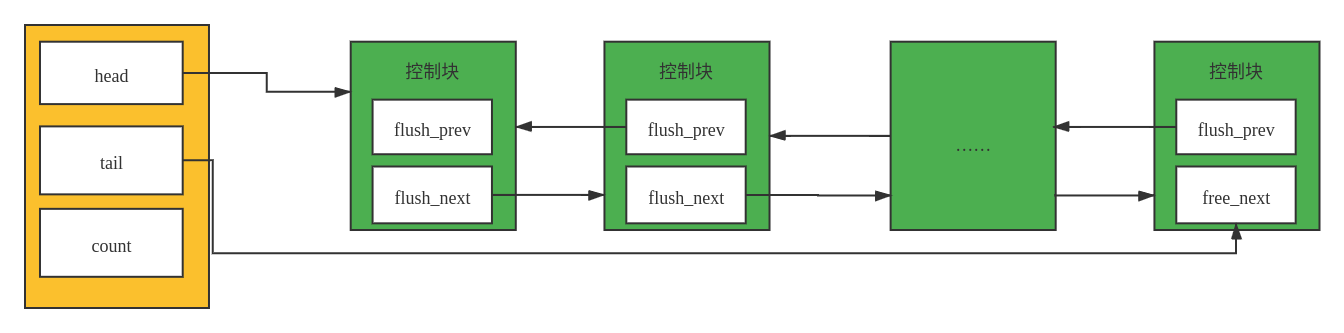

  • flush 链表flush.png

    • 修改后的缓冲页（脏页）放入该链表，在某一时刻将数据刷到磁盘上

      1. 从 flush 链表中刷新一部分页面到磁盘，这是通过后台线程来实现的，
        • 根据系统的繁忙程度来确定刷新的速度（BUFFER_FLUSH_LIST）。
        • 系统很繁忙的情况下，会使得刷新脏页到磁盘的速度会很慢，可能会导致这么一种情况：当读取不在缓冲区中的数据页时，由于当前缓冲区的所有页都是脏页，将会导致无法将磁盘中的页读到缓冲区中。在这种情况下，将会去查看 LRU 链表的尾部，检测是否存在可以直接释放的未修改的缓冲页；如果没有，将不得不将 LRU 链表尾部的一个脏页同步刷新到磁盘中。（BUFFER_FLUSH_SINGLE_PAGE）
      2. 从 LRU 链表的了冷数据汇总刷新一部分页到磁盘（BUFFER_FLUSH_LRU）

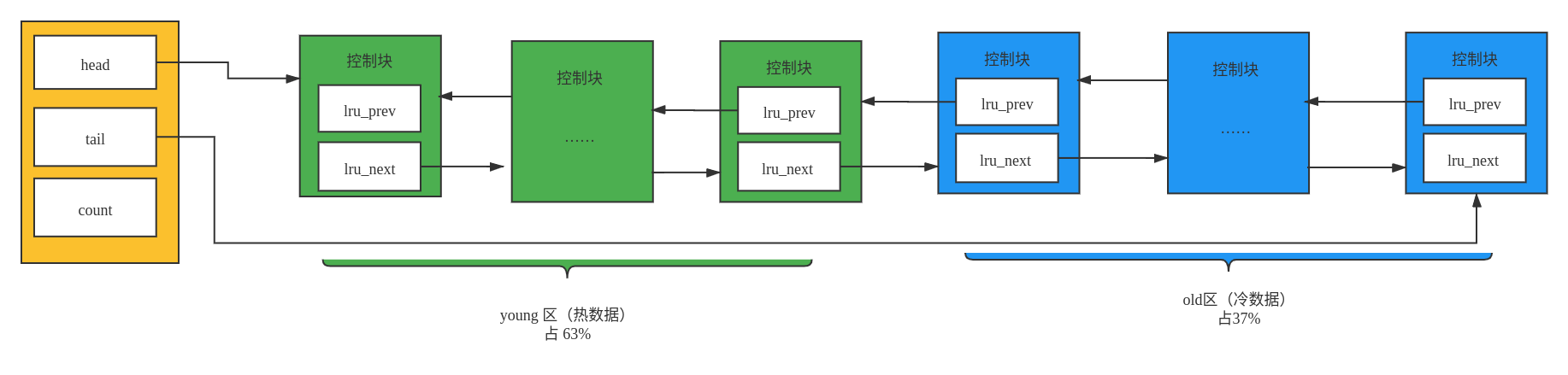

  • LRU 链表（Last Recently Used）


    • 在访问某个在缓冲区的页时，将它作为最近使用的页，放到 LRU 列表的头部，此时这个页是一个热数据。

    • 使用热数据可以提高命中率，从而提高数据的访问速度。

    • 存在的问题

      1. 预读问题

        • InnoDB 认为对于当前页的读取，对于当前读取页之后的页，认为在查询该页周围的页，也是你将要读取的页。因此它会把当前读取页周围的一些页一并加载到缓冲池中，导致一部分缓冲池内的页失效。
        • 预读分为两种：线性预读和随机预读
          • 线性预读：表空间—> 区（64个页） —> 页，当线性访问超过一定的阈值时，就会执行线性预读
          • 随机预读：默认不开启，只要连续读取超过一定阈值，就会读取整个区的页。
        • 解决方案
          • 当页从磁盘中加载时，InnoDB会将加载的页放入冷数据区域。通过适当增大冷数据区的大小可以有效解决该问题。
          • 设置冷数据区比例的参数：innodb_old_blocks_pct（默认 37）

      2. 全表查询导致缓冲页失效

        • 由于未加上查询条件，或者未命中索引，将会导致全表扫描，直接将整个表的页全部读取到缓冲池中，使得整个缓冲池中的页失效
        • 解决方案
          • 在从磁盘加载页到冷数据区之后，通过设置一个时间阈值，只有在该页上访问超过这个时间阈值时才能进入热数据区。
          • 设置时间阈值的参数：innodb_old_blocks_time （默认为 1000 ms）

  • Chunk 和 Buffer Pool

    • 由于多个线程的访问，可能会由于加锁的原因导致性能的下降，因此可以将 Buffer Pool 设置为多个实例
    • Chunk ：细化 Buffer Pool，优化 Buffer Pool（因为较小连续的内存空间要比较大的连续内存空间更加容易分配）

redo 日志

  • 在 Buffer Pool中修改了页，如果在将 Buffer Pool 中的内容冲洗到磁盘上的这一过程出现了问题，导致内存中的数据失效，那么这个已经提交的事务在数据库中所做的修改就丢失了。这时需要通过 redo 日志文件来恢复

  • redo 简单日志类型


    • MLOG_1BYTE（type = 1）

    • MLOG_2BYTE（type = 2）

    • MLOG_4BYTE（type = 4）

    • MLOG_8BYTE（type = 8）


    • MLOG_WRITE_STRING（type = 30）

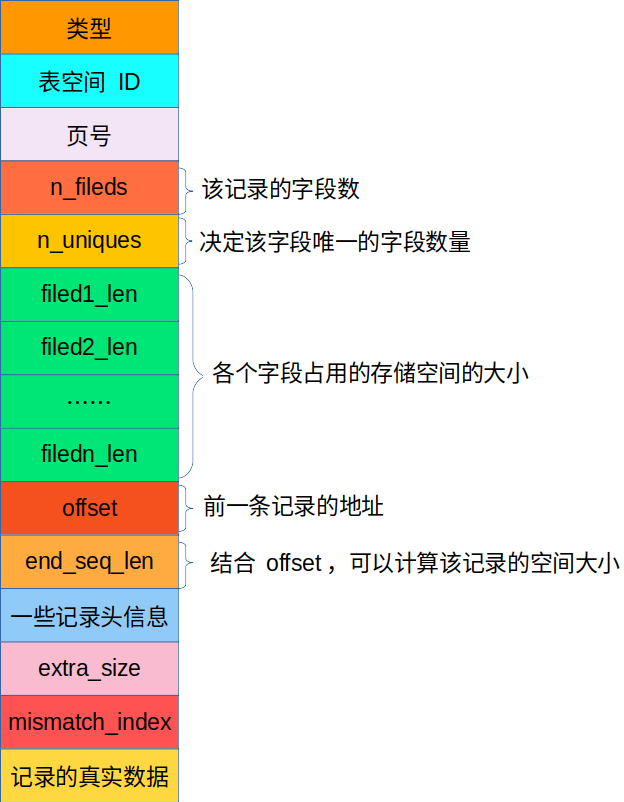

  • redo 复杂日志类型

    ​ image.png

    • 一般 SQL 执行时使用的都是复杂日志类型
    • 类型
      • MLOG_REC_INSERT（type = 9）（非紧凑型）
      • MLOG_COMP_REC_INSERT（type = 38）（紧凑型）
      • MLOG_COMP_PAGE_CREATE（type = 58）
      • MLOG_COMP_REC_DELETE（type = 42）
      • MLOG_COMP_LIST_START_DELETE（type = 44）
      • MLOG_COMP_LIST_END_DELETE（type = 43）

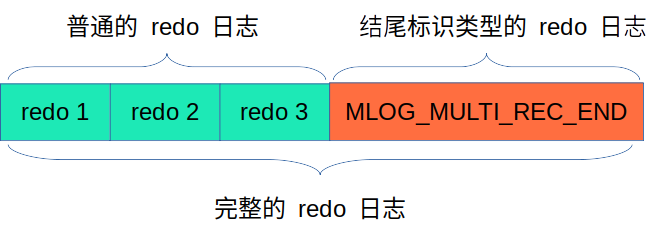

  • redo 日志组

    • 日志组，保证事务的一致性


      通过 MLOG_MULTI_REC_CORD 判断 redo 日志的组别。通过组来执行 redo 日志，从而保证某个事务的原子性。

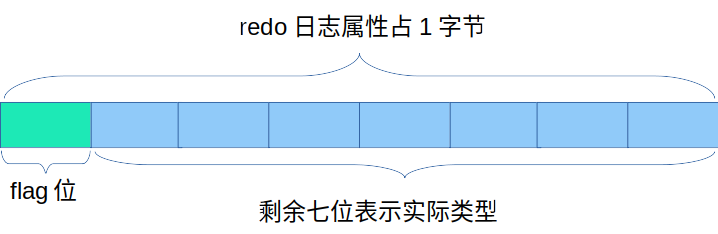

    • 日志组内 redo 日志的类型属性


      • flag 位为 1，表示该 redo 日志是一个单条原子性的操作，为 0 则表示一般日志
      • 通过该 flag 位，同样可以保证事务的一致性，因此当该 flag 位为 1 时，它将不属于一个 redo 日志组

  • MTR （Mini Transaction）

    • 对底层的页进行一次原子访问的过程被称为一个 MTR，与 redo 日志组类似
    • 一个事务可以包含多个 SQL 语句；一条 SQL 语句可以包含多个 MTR；一个 MTR 包含多个 redo 日志。

  • redo log block

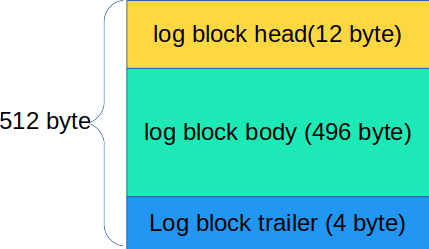

    • redo log block 结构


  • redo 日志缓冲区（log buffer）

    • 内冲中多个连续的 redo log block （连续的内存空间）

    • 对于多个事务，由于不同的事务之间有可能是并发执行的，因此多个事务的 MTR 可能是交替执行的

    • 对于一般的的事务，它的执行过程一般如下

      1. 执行相关的 SQL 语句
      2. 得到相关的 redo 日志
      3. 根据 redo 日志的原子性，将它们聚集到 MTR 的维度
      4. 最后将 MTR 写到 redo log block 中（此时在内存）

  • redo 日志刷盘和日志文件组

    • 刷盘的条件

      1. log buffer 中可用空间不足 50% 的情况下
      2. 事务提交的时候
      3. 后台的线程每隔一定时间间隔将 redo buffer 中的 redo log 写入磁盘中
      4. 正常关闭服务器时
      5. checkout 时

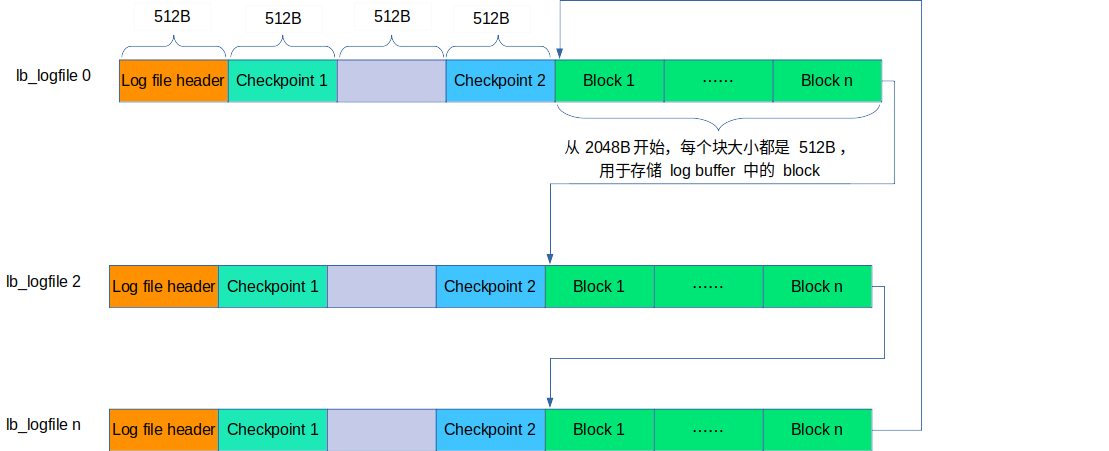

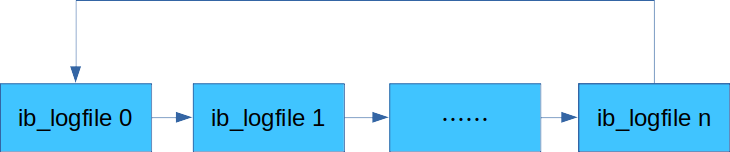

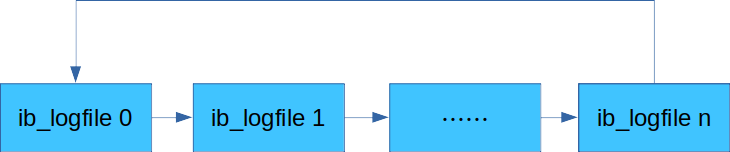

    • 日志文件组


      • MySQL 的数据目录文件中，默认有 lib_logfile2 和 lib_logfile1，可以通过 innodb_log_files_in_group 进行设置
      • 当一个 log file 满了之后，将会再将之后的内容写到下一个文件；当最后一个文件满了之后，将会回到第一个 log file

  • redo 日志文件格式

    • LSN（log sequence number）
      • 用于记录当前 redo 日志文件已经写入的总量
      • 初始值为 8704。而 fileOffset 为 2048，即 redo 日志开始写入的偏移位置

undo log

由于事务需要保证原子性，然而有时由于异常的原因导致事务需要回滚，因此此时需要解决一致性的问题，此时就需要 undo log 来完成。

对于一般的读数据操作，不会记录相应的 undo log

  • 事务 id（与 row_id 类似）

  • INSERT 对应的 undo log

    • 日志结构


      • 主键各列信息：以 <len, value> 组成的映射关系，其中 len 表示主键字段类型的长度，value 表示实际值

  • DELETE 对应的 undo log

    • 日志结构

      • info bits：记录头信息比特位
      • index_col_info：索引列信息综合（主键索引、二级索引）
      • 索引的各列信息：pos 表示在记录中相对于真实记录数据的开始位置，比如，trx_id 为 1，roller_pointer 为 2

    • 删除流程

      • 初始阶段：PAGE_FREE 块指向垃圾链表，此时Page 中没有逻辑上删除的记录
      • 标记阶段：将对应的记录的 delete_flag 置为 1 ，此记录在逻辑上已经被删除，但并未进入垃圾链表
      • 清除过程：修改 Page 中对应记录的父节点以及其对应的 next_record，同时将该记录放入垃圾链表

  • UPDATE 对应的 undo log

    • 日志结构


事务

  • ACID

    1. 原子性（Atomicity）：对于一个事务来讲，要么全部执行，要么全部不执行
    2. 一致性（Consitency）：在事务开始前和开始后，数据库的完整性没有被破坏
    3. 隔离性（Isolation）：多个事务的处理互相独立，互不干扰
    4. 持久性（Durability）：事务结束后，对数据的修改是永久的

  • 事务并发执行时可能带来的问题

    • 脏读

      一个事务读取了另一个事务未提交的数据

    • 脏写

      一个事务对于数据的修改覆盖了另一个事务对于此数据的写

    • 不可重复读

      一个事务修改了另一个未提交的事务读取的数据

    • 幻读

      当一个事务涉及修改表中的全部字段时，另一个事务修改了表内的数据，使得第一个事务发现还存在没有修改的数据行，就好像发生了幻觉一样

  • 事务隔离级别

    隔离级别 脏读 不可重复读 幻影读
    未提交读 可能发生 可能发生 可能发生
    提交读 - 可能发生 可能发生
    可重复读 - - 可能发生
    可序列化 - - -

  • MVCC（Mut- Version Concurency Controller 多版本并发控制）

    利用记录的版本链和 ReadView 来控制并发事务访问相同记录时的行为

    • ReadView

      一致性视图，用来判断版本链中哪个版本是当前事务可见的

      • m_ids：生成 ReadView 时，当前系统中活跃的读写事务
      • min_trx_id：在生成 ReadView 时，当前系统中活跃的事务中最小的事务 id
      • max_trx_id：在生成 ReadView 时，系统应当分配给下一事务的 id
      • creator_trx_id：生成该 ReadView 的事务的事务 id

    • 每次更新该记录后，都会将旧值放到一条 undo 日志中。随着更新次数的增多，所有的版本都会i被 roll_pointer 属性链接成一条链表，被称为版本链

    • ReadView 判断版本的可见性

      1. 如果 trx_id == creator_id， 说明当前事务修改的是自己的修改记录，所以当前版本可以被该事务访问
      2. 如果 trx_id < min_trx_id，则说明生成该版本的事务在当前事务生成 ReadView 之前就已经被提交了，所以当前版本可以被当前事务访问
      3. 如果 trx_id >= max_trx_id。则说明生成该版本的事务在当前事务生成 ReadView 之后才开始的，，所以该版本对于当前事务来讲不可以访问
      4. 如果 trx_id in m_ids，则说明创建 ReadView 时生成的该版本的事务还是活跃的，该版本不可以被当前事务访问
      5. 如果 trx_id not in m_ids，则说明创建 ReadView 时生成该版本的事务已经被提交，该版本可以被访问
      6. 如果某个版本的数据对当前事务不可见，那么将会顺着版本链找到下一个版本，并继续执行上面的步骤判断可见性，直到找到版本链中的最后一个版本

    • 提交读和可重复读的最大区别在于 ReadView 的生成时机不同

      对于提交读来讲，每次读取数据前都会生成一个 ReadView

      对于可重复读来讲，在同一个事务中，只有在第一次读取数据时生成一个 ReadView
