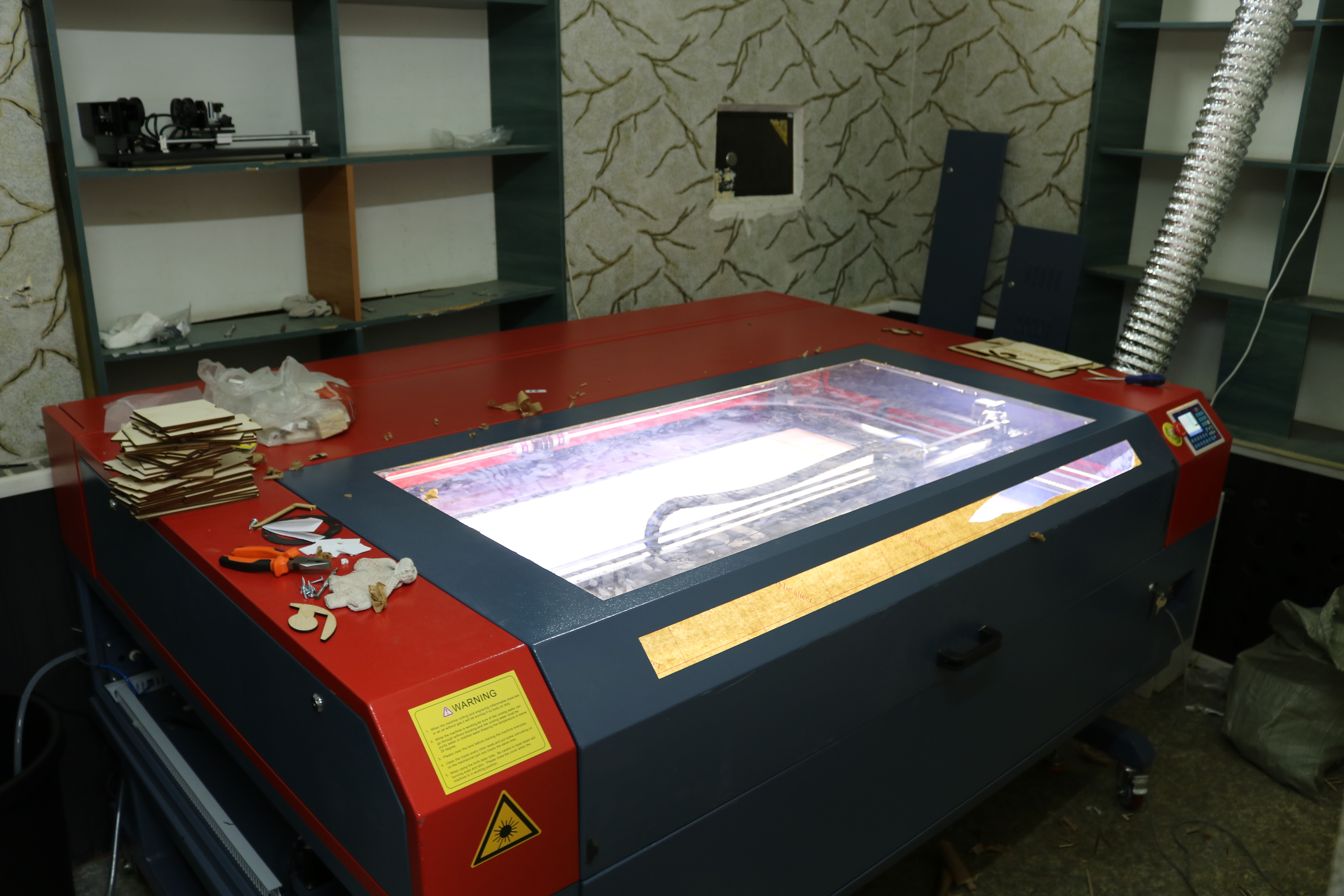

Возможности

Параметр Значение
Размер поля гравировки/резки (мм) 1600Х1000
Максимальная скорость гравировки (мм/сек) 1000
Точность гравировки (мм) 0,01
Тип лазерного излучения СО2
Мощность лазерного излучателя 120 Вт
Плата управления RDLC633XG/634XG

Поддерживаемые форматы (RDWorks):

  • AI (*.ai)
  • DXF
  • PLT
  • DST
  • DSB
  • WENTAI EPS (*.eps)
  • CREACOMPO DAT FILES (*.dat)
  • NC
  • BMP
  • RD Image (*.rdb)
  • GIF
  • JPEG
  • PNG
  • MNG
  • ICON files (*.ico)
  • CURSOR files (*.cur)
  • TIFF files (*.tiff)
  • TGA
  • PCX
  • WBMP
  • WMF
  • EMF
  • JBG
  • JP2 (*.j2c, *.jpc)
  • PGX
  • RAS
  • PNM (*.pnm, *.pgm, *.ppm)
  • SKA
  • RAW

Как вырезать чертёж, поэтапно

  1. Установить драйвера
  2. Установить RDWorks
  3. Отправляем чертеж в лазер с компьютера по LAN (кнопка Download в RDWorks), либо сохраняем на флешку и работаем с неё (с помощью функции SaveToUFile в RDWorks)

Формат SVG к сожалению не поддерживается RDWorks, поэтому если исходный чертёж нарисован в SVG лучше всего его сохранить в DXF с помощью Inkscape

Требования к макету

Для гравировки скорее всего потребуется оконтурить объект в Inkscape. В любом случае рекомендуется проверить макет в Simulation

Возможные ошибки

Not enough Exend Space

Гравировка расположена слишком близко к границе рабочей зоны, нужно чуть отодвинуть ноль

Оптимальные параметры

Материал Процесс Мощность, % Скорость, мм/сек
Фанера ФК 4 мм Резка 80 20
Фанера ФК 4 мм Гравировка лайт 30 500
Фанера ФК 4 мм Гравировка жирная 40 500
Габардин (ткань) Резка 40 9999
Самоклеящийся фетр 4 мм, STANDERS CD60168-RU Резка 40 9999

Библиотеки параметров резки различных материалов от других фаблабов

https://github.com/FabLabLimerick/fablablimerick.github.io/wiki/Lasersaur-Material-Library

Оценка стоимость

Стоимость резки зависит от суммарной длины прохода. Стоимость материала зависит от суммарной площади. Оба этих параметра можно посчитать по dxf файлу на сервисе от dangerousprototypes. Его исходный код здесь

Для написания собственного софта можно использовать код от LaserWeb,LasaurApp и другие репозитории: https://github.com/nerdbeere/laser-calculator.

Есть даже целое исследование

Компоненты

Из чего собран лазер:
